OpenSCADとUltimaker Curaを使用して、LEGO互換の1x2ブロックを作る

OpenSCADとUltimaker Curaを使用して、LEGO互換の1x2ブロックを作るには以下の手順を実行します。

〇LEGO互換の1x2ブロックの写真
※白色ブロックが今回作った物、赤色のブロックは純正のLEGOブロックです。

作成手順

1. OpenSCADで以下のコードを実行して形状を調整し、STLファイルにエクスポートします。
穴の半径など3Dプリンタや設定によって微調整してください。
NUM_HOLE_Wの値を4に変えれば1x4のブロックも作成することができます。

・LEGO互換の1x2ブロックのソース

// プレートの厚さ
PLATE_THICK=7;

// LEGOの1ブロック
LEGO_SQUARE=7.95;
// 突起の直径
LEGO_PEG=4.9;
LEGO_PEG_R=LEGO_PEG/2;
LEGO_PEG_H=1.8;
// LEGOの側面の厚さ
LEGO_WALL=1.5;
// LEGOの底面の円の直径
LEGO_BOTTOM_CIRCLE_S=3;
// 底の側面の高さ
LEGO_BOTTOM_H=2.6;

// プレートのサイズ(ブロック単位)
NUM_HOLE_W=2;

// 上面プレート
translate([0, 0, 0])
linear_extrude(height=PLATE_THICK){
    square([LEGO_SQUARE*NUM_HOLE_W, LEGO_SQUARE]);
}

// 突起
for( lw = [0 : NUM_HOLE_W-1] ){
    translate([LEGO_SQUARE*lw+LEGO_SQUARE/2, LEGO_SQUARE/2, PLATE_THICK])
    linear_extrude(height=LEGO_PEG_H){
        circle(LEGO_PEG_R, $fn=50);
    }
}

// 側面
translate([0, 0, -LEGO_BOTTOM_H])
linear_extrude(height=LEGO_BOTTOM_H){
    square([LEGO_SQUARE*NUM_HOLE_W, LEGO_WALL]);
}

translate([0, LEGO_SQUARE-LEGO_WALL, -LEGO_BOTTOM_H])
linear_extrude(height=LEGO_BOTTOM_H){
    square([LEGO_SQUARE*NUM_HOLE_W, LEGO_WALL]);
}

translate([0, 0, -LEGO_BOTTOM_H])
linear_extrude(height=LEGO_BOTTOM_H){
    square([LEGO_WALL, LEGO_SQUARE]);
}

translate([LEGO_SQUARE*NUM_HOLE_W-LEGO_WALL, 0, -LEGO_BOTTOM_H])
linear_extrude(height=LEGO_BOTTOM_H){
    square([LEGO_WALL, LEGO_SQUARE]);
}

// 下の円柱
for( lw = [0 : NUM_HOLE_W-2] ){
    translate([LEGO_SQUARE*(lw+1), LEGO_SQUARE/2, -LEGO_BOTTOM_H])
    linear_extrude(height=LEGO_BOTTOM_H){
        circle(LEGO_BOTTOM_CIRCLE_S/2, $fn=50);
    }
}

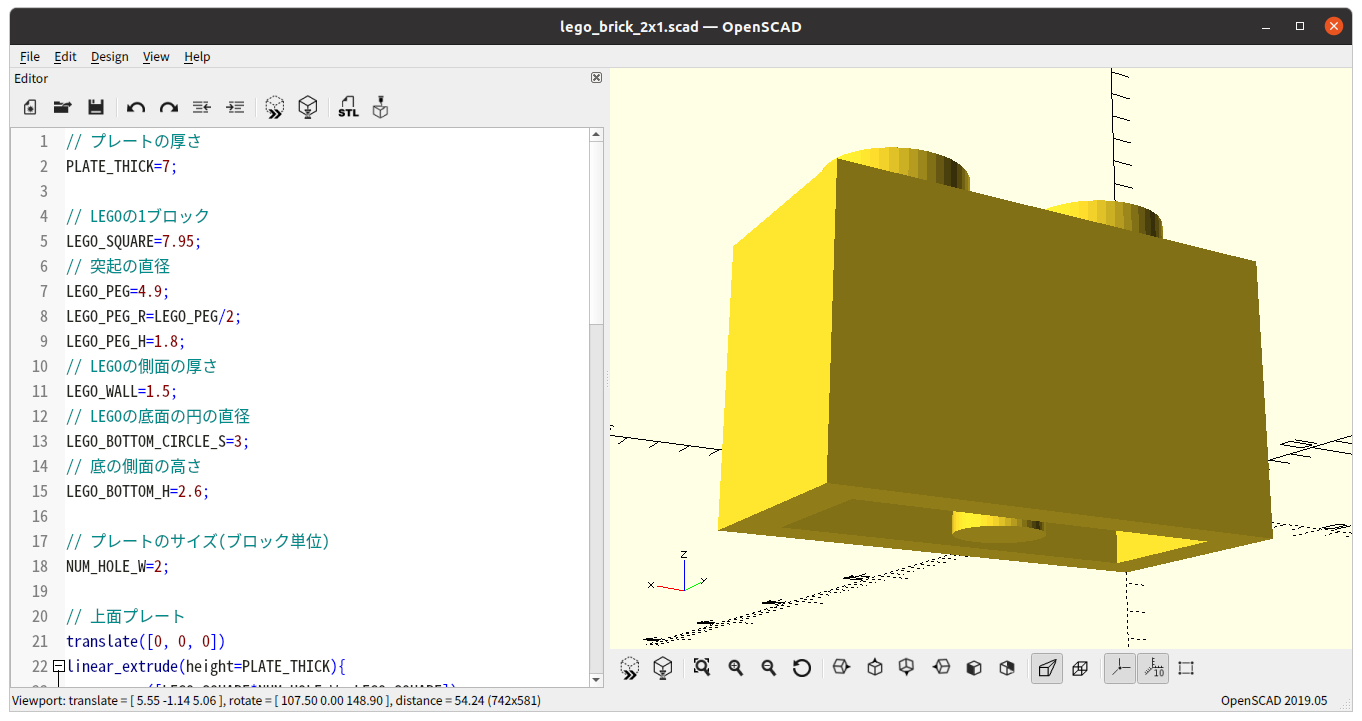

・OpenSCADの画面

2. Ultimaker CuraでSTLファイルを読み込み、スライスしてgcodeを保存します。

3. 3Dプリンターで印刷します
